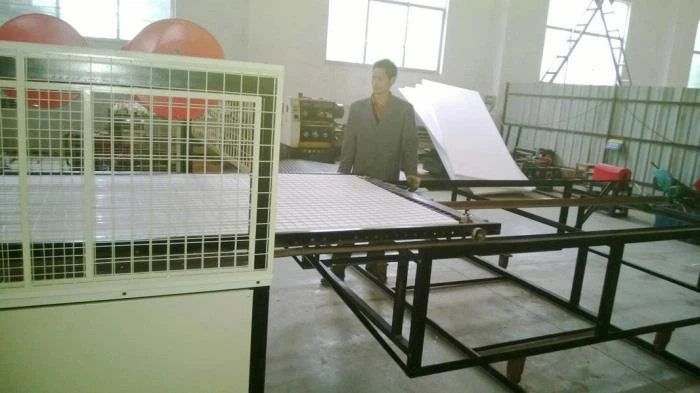

La linea di produzione del pannello di 1.EPS 3D consiste della saldatrice della maglia metallica, della macchina di avvolgimento del filo di acciaio, della macchina della maglia di taglio, della macchina dell'inserto del filo di acciaio ed ecc.
2. La saldatrice a rete metallica è un prodotto ad alta efficienza, basso consumo energetico e meccatronica altamente automatico. È controllato da SCM, il filo orizzontale viene automaticamente alimentato e tagliato. La tensione di trafilatura del materiale del filo viene eliminata raddrizzandola e riavvolgendo, quindi la piastra del telaio viene notevolmente migliorata. La densità netta di 50 × 50 mm 50 × 100 mm 100 × 100 mm può essere facilmente regolata. Anche le dimensioni speciali possono essere fatte secondo il requisito del cliente.
3. L'intera linea di produzione è controllata da PLC, utilizza la struttura del telaio per fissare la rete metallica e il pannello EPS per spingere in avanti. Condotto diagonale per l'uso del filo come guida per tagliare automaticamente le sezioni. L'interruttore di posizione controlla la lunghezza di alimentazione del filo.
4. Il sistema di trasmissione della potenza idraulica viene utilizzato per facilitare la regolazione della posizione di lavoro.
5. Il sistema di feedback automatico può implementare l'allarme di guasto e risolvere rapidamente.
Parametro tecnico della linea di produzione del pannello di China EPS 3D
Voltaggio | AC380V 50Hz |
Potenza di connessione | ≤60KVA |
Diametro del filo | 2mm 3 millimetri |
Rete di saldatura a rete | 50 × 50 mm 50 × 100 mm 100 × 100 mm |
Dimensione netta | 1200mm × 3000mm (formato standard) |
Capacità | 1.5m ~ 2m / min |
Dimensione complessiva della macchina | 8.000 millimetri × 1.500 millimetri × 1.100 millimetri |
Peso | 3000kg |
Tolleranza accettata
Carenza di saldatura | ≤8 ‰ |
Errore di lunghezza diagonale | ≤10 mm |
Errore di lunghezza | 5 millimetri ± |
Errore di larghezza | 5 millimetri ± |
Curvatura laterale 3D della tavola 3D | ≤L / 650 |
Parametro tecnico della linea di produzione del pannello di China EPS 3D
Voltaggio | AC380V 50Hz |
Potenza di connessione | 60KVA |
Diametro del filo | 2mm 3 millimetri |
Dimensione della scheda di rete | 2400 ~ 3000 millimetri × 1.200 millimetri × 70 ~ 140 millimetri |
Spessore scheda EPS | 50 millimetri ~ 120 millimetri |
Capacità | 400m2 ~ 500m2 / 8 ore |
Dimensione complessiva della macchina | 8.000 millimetri × 1.900 millimetri × 2.100 millimetri |
Peso | Circa 4000 kg |
Tolleranza accettata
Carenza di saldatura | ≤3% |
Errore di lunghezza diagonale | ≤10 mm |
Errore di lunghezza | 5 millimetri ± |
Errore di larghezza | 5 millimetri ± |
Curvatura laterale 3D della tavola 3D | ≤L / 650 |
LONGWELL, con oltre 20 anni di esperienza, è uno dei più grandi produttori e fornitori di macchine per saldatura a filo automatico del pannello eps 3d in Cina. Con l'aiuto di attrezzature e tecnologie avanzate, tutti i nostri prodotti sono di alta qualità e prezzi bassi. Benvenuti a comprare la macchina personalizzata a buon mercato dalla nostra fabbrica.
